Контактная сварка

Контактная сварка — это метод сварки, при котором два или более металлических элемента соединяются при помощи электрического тока, подаваемого через контактные участки между деталями. Этот процесс применяется для создания прочных соединений без необходимости использования дополнительного материала. Контактная сварка включает в себя несколько методов, наиболее популярными из которых являются точечная сварка, шовная сварка и капельная сварка.

Принцип работы контактной сварки

Контактная сварка основана на принципе создания высокотемпературного локального нагрева в зоне контакта между двумя деталями. Процесс осуществляется следующим образом:

1. Подготовка: Подготавливаются детали, которые нужно соединить. Они должны быть очищены от загрязнений и коррозии для обеспечения хорошего контакта.
2. Приложение электродов: Детали сжимаются между двумя электродами, которые подают электрический ток в область соединения.
3. Пропускание тока: Электрический ток проходит через точки контакта, создавая высокую температуру, которая плавит металл в зоне контакта.
4. Сжатие и охлаждение: После завершения подачи тока, детали продолжают сжиматься до тех пор, пока металл не затвердеет, образуя прочное соединение.

Виды контактной сварки

1. Точечная сварка:

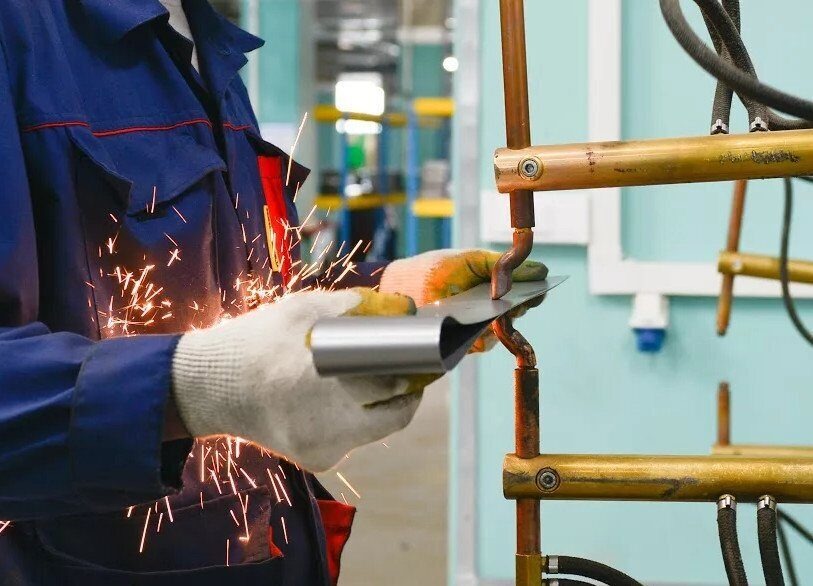

   • Процесс: Используются два круглых электрода, которые сжимают детали и подают через них электрический ток. Ток создает локальное плавление, соединяя металл в точках контакта.
   • Применение: Широко используется в автомобилестроении и производстве бытовой техники для соединения тонких листов.

2. Шовная сварка:

   • Процесс: В этом методе два электрода движутся вдоль стыка между деталями, подавая ток и создавая непрерывный шов. Это позволяет соединить детали вдоль длинного стыка.
   • Применение: Применяется для соединения длинных заготовок, таких как ленты и трубки, часто используется в производстве конструкций и упаковочных материалов.

3. Капельная сварка:

   • Процесс: Это разновидность точечной сварки, при которой контролируется не только температура и ток, но и время, необходимое для создания точечных капель в процессе сварки. Этот метод позволяет контролировать форму шва и его качество.
   • Применение: Используется в точных и мелких деталях, таких как в электронике и ювелирных изделиях.

Преимущества контактной сварки

1. Высокая скорость: Процесс сварки происходит быстро, что делает его подходящим для массового производства.
2. Малые деформации: Локальное нагревание и охлаждение минимизируют деформацию деталей.
3. Экономия материала: Не требуется использование дополнительных материалов, таких как сварочные прутки или порошки.
4. Энергетическая эффективность: Процесс требует меньшего количества энергии по сравнению с некоторыми другими методами сварки.

Недостатки контактной сварки

1. Ограничение по толщине: Контактная сварка менее эффективна для толстых материалов или больших заготовок.
2. Необходимость подготовки: Металлические детали должны быть тщательно подготовлены, очищены и выровнены для достижения качественного соединения.
3. Ограниченная применимость: Методы контактной сварки могут не подойти для материалов с различной толщиной или свойствами.

Применение контактной сварки

1. Автомобилестроение: Широко используется для соединения кузовных панелей и других металлических компонентов.
2. Электроника: Применяется для соединения контактов и проводников в электронных устройствах.
3. Производство бытовой техники: Используется для соединения различных металлических частей в бытовых приборах.
4. Металлоконструкции: Применяется для создания прочных соединений в строительных и промышленных конструкциях.

Технологические особенности

1. Выбор электродов: Электроды должны быть изготовлены из материала, устойчивого к высокотемпературному воздействию и механическим нагрузкам.
2. Настройка параметров: Важны параметры сварки, такие как сила тока, время сварки и давление электродов, которые должны быть настроены в зависимости от типа материалов и их толщины.
3. Охлаждение: Необходима система охлаждения для предотвращения перегрева электродов и оборудования.

Контактная сварка — это эффективный метод соединения металлических деталей, который обеспечивает прочные и надежные соединения с минимальными деформациями. Она подходит для массового производства и широко используется в различных отраслях, включая автомобилестроение, электронику и металлургическую промышленность. Несмотря на свои ограничения, контактная сварка остается популярным выбором благодаря своей скорости, экономичности и высокой надежности.
