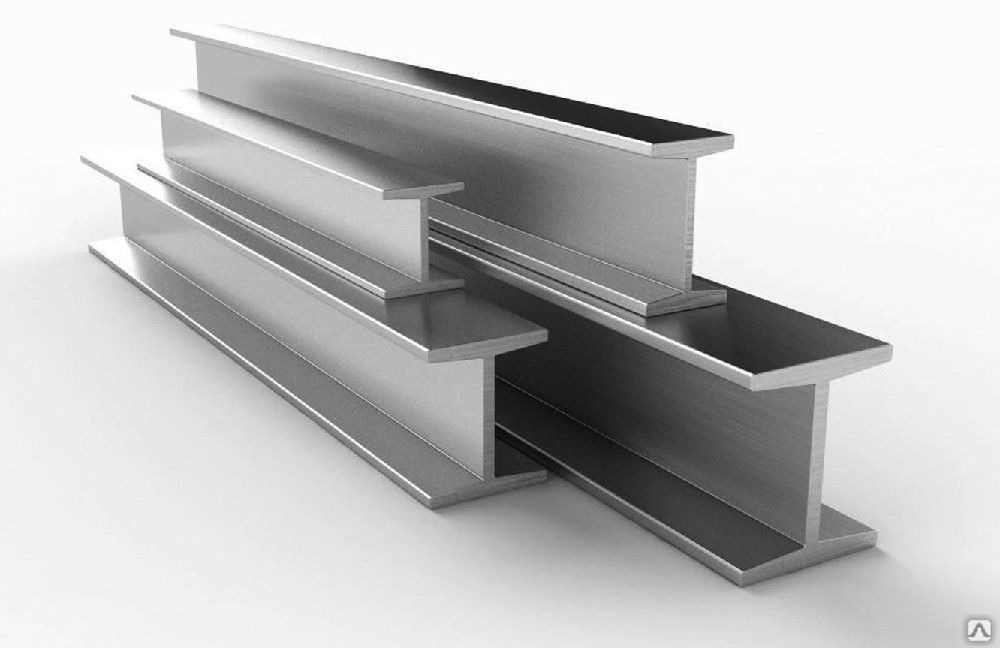

Двутавровые балки, или I-балки, широко применяются в строительстве благодаря своей высокой прочности и экономичности. Они имеют характерное поперечное сечение в виде буквы "I" или "H", что обеспечивает отличные прочностные характеристики при относительно малом весе.
Виды Двутавровых Балок
-
По форме сечения:
- С профиль: Балки с равными полками (или с полками разной ширины) и внутренними ребрами жесткости, которые имеют вид "I".
- Н профиль: Балки с полками, которые имеют дополнительное утолщение или расширение в центре, что придает им вид "H".
-
По материалу:
- Стальные балки: Наиболее распространены, особенно в промышленном строительстве и мостах. Они могут быть горячекатаные или сварные.
- Алюминиевые балки: Легче стальных, но имеют меньшую прочность. Используются в конструкциях с меньшими нагрузками или где важен вес.
- Бетонные балки: Жесткие и прочные, используются в жилых и коммерческих зданиях, часто в комбинации с армированием.
-
По способу изготовления:
- Горячекатаные балки: Производятся путем горячей обработки металла. Обычно имеют стандартные размеры и профили.
- Сварные балки: Изготавливаются путем сварки стальных листов и профилей. Позволяют получать балки различных размеров и форм.
Размеры Двутавровых Балок
Размеры двутавровых балок зависят от их назначения и требований к прочности. Вот некоторые стандартные параметры:
-
Высота балки (H): Обычно варьируется от 100 мм до 1000 мм и более. Высота балки определяет её способность воспринимать нагрузки.
-
Ширина полки (b): Ширина полки может варьироваться от 50 мм до 300 мм и более, в зависимости от требуемой прочности и жесткости.
-
Толщина полки (t): Толщина полки балок также варьируется, обычно от 5 мм до 20 мм. Толщина влияет на способность балки выдерживать нагрузки и на её стоимость.
-
Масса на единицу длины: Это важный параметр для определения нагрузки, которую балка может выдерживать. Масса может варьироваться в зависимости от размеров и материала.
Стандарты и Примеры
-
Стандартные размеры:
- S-образные профили: Например, S 200 x 100 (высота 200 мм, ширина полки 100 мм).
- HE-образные профили: Например, HEA 300 (высота 300 мм), HEB 400 (высота 400 мм), HEM 500 (высота 500 мм).
-
Кодировки профилей:
- IPE (I-образные профили с переменной высотой): Например, IPE 180, IPE 220.
- HEA, HEB, HEM: Профили с различными характеристиками и размерами, где HEA, HEB и HEM обозначают различные серии с отличающимися высотой и шириной полок.
При выборе двутавровых балок важно учитывать нагрузку, которую они будут нести, а также требования к прочности, жесткости и весу конструкции.
